電気ケトル コネクタは電力伝送、安全性、家電製品の信頼性をどのように向上させることができるか

ジアタイ家電メーカー向けに電気接続および温度制御コンポーネントを開発しています。の電気ケトルコネクタモデル KSD168-1S01 は、電気ケトルとその加熱ベースの間に安定した電気インターフェースを提供するように設計されており、信頼性の高い電力伝達、効率的な組み立て、毎日の繰り返し操作をサポートします。

電気ケトル コネクタは、コードレス電気ケトルの重要なコンポーネントであり、ケトル本体と電源ベースを接続します。その設計は、電気的導通、機械的適合性、組み立て効率、および長期にわたる製品の信頼性に影響を与えます。家電メーカーにとって、適切なコネクタを選択するには、定格電圧と電流、端子構成、絶縁性能、温度耐性、動作寿命、および該当する市場承認を評価する必要があります。このガイドでは、ケトル コネクタがどのように機能するかを説明し、JIATAI の KSD168-1S01 の仕様を確認し、主要な選択基準を比較し、OEM および ODM プロジェクトの実際的な品質管理と調達に関する考慮事項を概説します。

目次

1. 電気ケトルコネクタとは何ですか?
2. 電気ケトルのコネクタはどのように機能しますか?
3. 日常業務において最も重要な機能は何ですか?
4. KSD168-1S01 技術仕様
5. 適切なコネクタを選択するにはどうすればよいですか?
6. メーカーはコネクタの品質をどのように評価できますか?
7. Kettle コネクタ ソリューションを使用できる家電製品はどれですか?
8. 購入者は注文前に何を確認する必要がありますか?
9. よくある質問
10. 結論

1. 電気ケトルコネクタとは何ですか?

電気ケトル コネクタは、ケトルとその電源装置の間の電力接続を確立する電気機械部品です。多くのコードレスケトルの設計では、コネクタはケトルの底部に組み込まれており、加熱ベースの対応する接点アセンブリと嵌合します。

この構成により、ユーザーはケーブルを器具本体から直接取り外すことなく、ケトルをベースから持ち上げることができます。メーカーにとって、コネクタは、繰り返しの取り付けと取り外し中に信頼性の高い電気接触を維持しながら、機械設計に適合する必要があります。

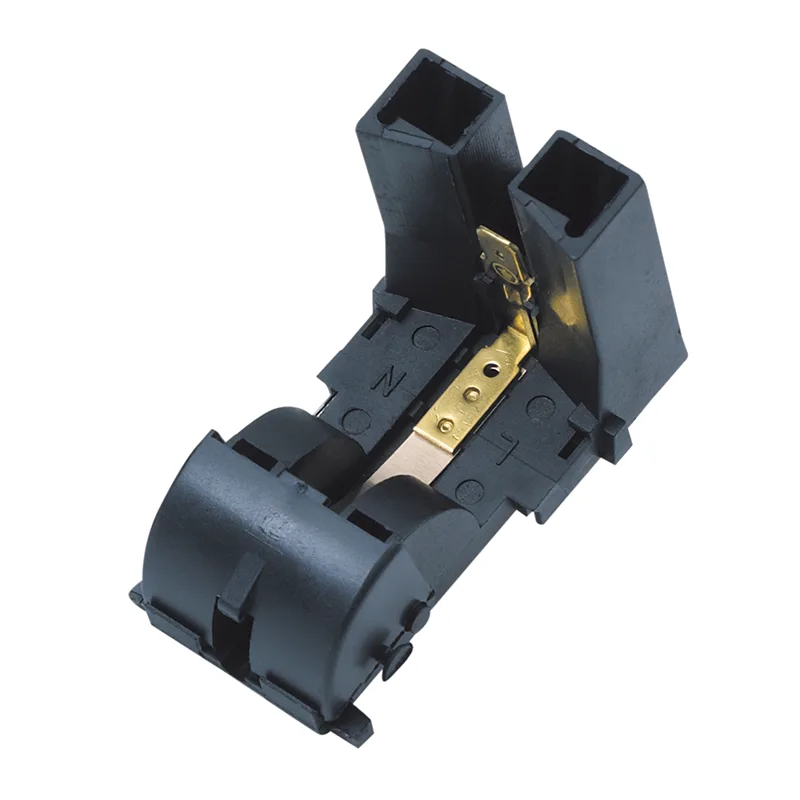

ジアタイ の KSD168-1S01 は、3 極構成とプラスチックと真鍮の組み合わせ構造を使用しています。これらの材料はさまざまな目的を果たします。絶縁ハウジングは導電性コンポーネントの分離に役立ち、真鍮は導電性接点材料を提供します。実際の性能は、完成した設計、材料のグレード、アセンブリの品質、および動作条件によって異なります。

アプライアンス エンジニアリング チームにとって、コネクタは単なるプラグイン アクセサリではありません。これは全体的な電気インターフェースの一部であるため、その寸法、端子配置、電流定格、および関連する制御コンポーネントとの互換性は、製品開発中に検証する必要があります。

メーカーは、JIATAI 電気ケトル コネクタの製品ページでモデル固有の情報を確認できます。

2. 電気ケトルのコネクタはどのように機能しますか?

一般的なコードレス電気ケトルでは、電源ベースは電源コードを介して主電源に接続されます。ケトルがベースに正しく配置されると、対応するコネクタ接点が接続され、加熱に必要な電気経路が確立されます。

このプロセスは、次の 4 つの基本的な段階を通じて理解できます。

• ポジショニング:ケトルは、対応するコネクタ構造の位置を合わせてベース上に配置されます。
• 電気接点:導電性接点が接続されて、意図した電源接続が提供されます。
• 暖房運転：電気器具の制御システムが動作を許可すると、電気エネルギーがケトルの加熱回路に到達します。
• 切断：ケトルを持ち上げると嵌合接続が分離され、コードレスでの取り扱いが可能になります。

完全なケトル システムでは、コネクタは発熱体、スイッチング機構、温度制御または保護装置と連携して機能します。これらのコンポーネントには異なる機能があります。コネクタは電気インターフェースを提供し、関連する制御コンポーネントは機器の設計に従って加熱を調整または中断します。

コネクタだけを完全な過熱保護または自動遮断ソリューションとして扱うべきではありません。全体的な安全性は、アプライアンスのアーキテクチャ、正しく適合したコンポーネント、および最終製品の適切なテストに依存します。

3. 日常業務において最も重要な機能は何ですか?

安定した電気接点

ケトルは繰り返し加熱サイクルと機械的動作を経験するため、信頼性の高い接触が不可欠です。接触不良、接触圧力の不足、汚れ、部品の磨耗により、接触抵抗が増加し、局所的な発熱が発生する可能性があります。適切なコネクタ設計は、指定された動作寿命を通じて意図した電気接続を維持するのに役立ちます。

電気絶縁

絶縁構造により導電部分が分離され、意図しない電気接触を防止します。材料の選択、コンポーネントの間隔、ハウジングの完全性、および組み立ての精度はすべて、断熱性能に貢献します。これらの要素は、アプライアンスの動作電圧と該当する安全要件に照らして評価する必要があります。

熱抵抗

暖房器具のコネクタは、熱を発生するコンポーネントの近くで動作します。それらの材料と構造は、予想される周囲温度および地域の動作温度に適切なものでなければなりません。 JIATAI は、KSD168-1S01 の最大周囲温度定格を T125 としています。この値は、モデルの技術文書で指定された条件内で解釈される必要があります。

機械的耐久性

取り付けと取り外しを繰り返すと、嵌合コンタクトや周囲の構造にストレスがかかる可能性があります。コネクタはケトルの形状および使用目的のパターンと互換性がある必要があります。機械的なフィット感と耐久性は、外観だけで判断するのではなく、実際の組み立てで検証する必要があります。

製造上の互換性

統合が簡単なコネクタは、家電メーカーの組み立て手順の標準化に役立ちます。一貫した寸法、端子配置、および検査要件は、小さなばらつきがアセンブリの歩留まりや下流の信頼性に影響を与える可能性がある大量生産では特に重要です。

4. KSD168-1S01 技術仕様

次の表は、JIATAI の製品ページに記載されている仕様をまとめたものです。購入者は、コンポーネントを選択する前に、ターゲット市場に該当する評価と承認の組み合わせを確認する必要があります。

これらの仕様は製品ページのデータであり、完全な技術データシートに代わるものではありません。製造承認の前に、承認マーク、定格条件、テスト手順、および正確な認証範囲を現在の文書と照合して確認する必要があります。

5. 適切なコネクタを選択するにはどうすればよいですか?

ケトル コネクタを選択するには、その一般的な外観を一致させるだけでは不十分です。エンジニアリング チームは、完成したアプライアンスの電気的、機械的、熱的、およびコンプライアンス要件を検証する必要があります。

電圧と電流の定格を確認する

アプライアンスの定格電圧、定格電流、および発熱体の電力から始めます。コネクタは、指定された動作条件下での実際の電気負荷に適している必要があります。ある電圧と電流の組み合わせで承認されたモデルが、別の市場向けにリストされているすべての定格を自動的にサポートするとは考えないでください。

ポールの構成と寸法を確認してください

端子の数と配置、取付寸法、接続方向、嵌合形状を確認してください。既存のコンポーネントを交換する場合は、見た目の一致だけに頼るのではなく、元の部品番号と技術図面を比較してください。

熱と断熱の要件を評価する

コネクタ周囲の動作温度、蒸気や結露にさらされる可能性、およびアプライアンスの断熱要件を確認してください。適切なコンポーネントは、製造元によって定義された条件および該当する製品規格内で機能する必要があります。

市場の承認を確認する

仕向地市場が異なれば、異なる適合性評価や文書が必要になる場合があります。購入者は、特定のモデルと定格の組み合わせが、対象の製品と市場に対して必要な承認を得ていることを確認する必要があります。サプライヤーの一般認証ステートメントは、すべての構成が承認されていることを証明するものとして解釈されるべきではありません。

ライフサイクルとメンテナンスの必要性を評価する

予想されるケトルの使用頻度、製品保証の目標、および必要なコネクタの耐用年数を考慮してください。リストされたサイクル定格は、そのテスト条件と合格基準が理解されている場合にのみ意味を持ちます。

6. メーカーはコネクタの品質をどのように評価できますか?

品質管理はコンポーネントの認定時に開始し、受入検査と完成したアプライアンスのテストまで継続する必要があります。文書化されたプロセスは、コンポーネントが量産に入る前に問題を特定するのに役立ちます。

有用な検証アクティビティには次のものがあります。

• 目視検査:亀裂、変形、汚染、目に見える製造上の欠陥がないか確認します。
• 寸法検査：重要な寸法と嵌合形状を承認された図面と照合して確認します。
• 接触評価:指定された試験方法を使用して電気接点の性能を評価します。
• 絶縁試験:適用される要件に従って、絶縁抵抗および絶縁強度の試験を実施します。
• 温度評価:代表的な動作条件下でのパフォーマンスを評価します。
• 耐久性テスト:必要な動作サイクルにわたって機械的および電気的性能を検証します。
• アセンブリの検証:実際のケトルとベース構成内でコネクタをテストします。

テストは、適切な機器と文書化された許容限界を使用して、承認された手順に従う必要があります。高電圧テストは、資格のある担当者が適切な安全対策を講じて実行する必要があります。製品固有の要件と適用される安全規格は、一般的なテスト値よりも優先されます。

7. Kettle Connector ソリューションを使用できる家電製品はどれですか?

電気ケトルのコネクタは主にコードレス電気ケトルに関連付けられていますが、電気的および機械的な設計が許せば、同様の接続原理が他の小型暖房器具にも関連する可能性があります。

• 家庭用電気ケトル：ケトル本体を電源付き加熱ベースに接続します。
• お茶器具：温かい飲み物を準備するために使用される互換性のある加熱システムをサポートします。
• 厳選された飲料加熱製品:コネクタの仕様がアプライアンスの設計と一致する電気インターフェイスを提供します。
• OEM および ODM アプライアンス:独自のケトルモデルやプライベートブランド製品を開発するメーカーにコンポーネントオプションを提供します。

アプリケーションごとに必ず互換性を確認する必要があります。見た目が似ているアプライアンスでも、定格電力、端子配置、温度条件、認証要件が異なる場合があります。

8. 購入者は注文前に何を確認する必要がありますか?

購買チームにとって、明確な技術コミュニケーションは、注文の不一致、回避可能な生産遅延、およびコンポーネントの認定問題を減らすのに役立ちます。ご注文の前に、以下の情報をサプライヤーにご確認ください。

1. アプリケーションの詳細:ケトルのモデル、製品図面、設置場所、想定される動作条件を提供します。
2. 電気的要件:定格電圧、電流、加熱電力、およびターゲット市場の要件を指定します。
3. 機械的互換性:寸法、極配置、嵌合インターフェイス、および取り付けの詳細を確認します。
4. 技術文書:最新のデータシート、該当するテストレポート、および関連する承認文書をリクエストしてください。
5. サンプル評価:量産を承認する前に、実際のアプライアンスアセンブリでサンプルをテストします。
6. 供給手配:必要に応じて、注文数量、梱包、リードタイム、納期、バッチ追跡可能性を確認します。

ジアタイ は、製品情報と技術コミュニケーションを通じてケトル部品の調達をサポートします。モデル固有の詳細については、KSD168-1S01 電気ケトル コネクタのページにアクセスし、ご注文前に要件をご確認ください。

9. よくある質問

Q1: 電気ケトルのコネクタは何をするのですか?

コードレスケトルとその電源ベースの間の電気接続を確立し、アプライアンスの制御システムが動作を許可しているときに電気エネルギーが加熱回路に到達できるようにします。

Q2: JIATAI KSD168-1S01 コネクタは何でできていますか?

商品ページには、材質としてプラスチックと真鍮が記載されています。プラスチックは絶縁ハウジングの機能を果たし、真鍮は導電性の接点材料を提供します。詳細な材質グレードは技術資料でご確認ください。

Q3: KSD168-1S01 の極数は何ですか?

リストされている構成には 3 つの極があります。購入者は、コンポーネントを承認する前に、ケトルの設計に対して端子の配置と嵌合寸法を確認する必要があります。

Q4: コネクタは 110V と 220V の両方の市場に適していますか?

製品ページには、さまざまな承認に関連付けられたいくつかの電圧と電流の組み合わせがリストされています。特定の市場に適した正確な組み合わせについては、JIATAI に確認し、該当する製品ドキュメントでサポートする必要があります。

Q5: 10,000サイクルの寿命とは何ですか?

製品に記載されている寿命数値です。購入者は、定格が意図された用途にどのように適用されるかを理解するために、関連するテスト定義、動作条件、および合格基準を要求する必要があります。

Q6: 既存のケトルコネクタを KSD168-1S01 に置き換えることはできますか?

電気定格、極構成、機械的寸法、温度要件、および関連する承認を確認した後でのみ。資格のあるエンジニアは、交換品を実稼働環境で使用する前に互換性を確認する必要があります。

Q7: 見積依頼の際にはどのような情報を伝えればよいですか？

必要なモデルまたはサンプル、電気定格、対象市場、推定注文数量、入手可能な場合は機械図面、および特定のテストまたは文書要件を提供します。これは、サプライヤーがアプリケーションをより正確に評価するのに役立ちます。

10. 結論

電気ケトルのコネクタは、小さいながらもコードレス電気ケトルの性能に不可欠なコンポーネントです。正しい選択は、メーカーが信頼性の高い動力伝達を確立し、機械的互換性を維持し、完成した機器の電気的および熱的要件を満たすのに役立ちます。電流定格、極構成、絶縁性能、サイクル寿命、市場固有の承認を確認することで、エンジニアリングおよび調達チームは、より多くの情報に基づいて調達に関する決定を下すことができます。 JIATAI の KSD168-1S01 は、互換性のあるケトル設計向けに定義された 3 極コネクタ オプションを提供しており、モデル固有の仕様をレビューできます。 JIATAI 電気ケトル コネクタの製品ページにアクセスして、リストされている詳細を確認し、お問い合わせアプリケーションについて話し合い、技術文書をリクエストし、サンプルを評価し、次のアプライアンス製造プロジェクトに適したコネクタ ソリューションを特定します。
