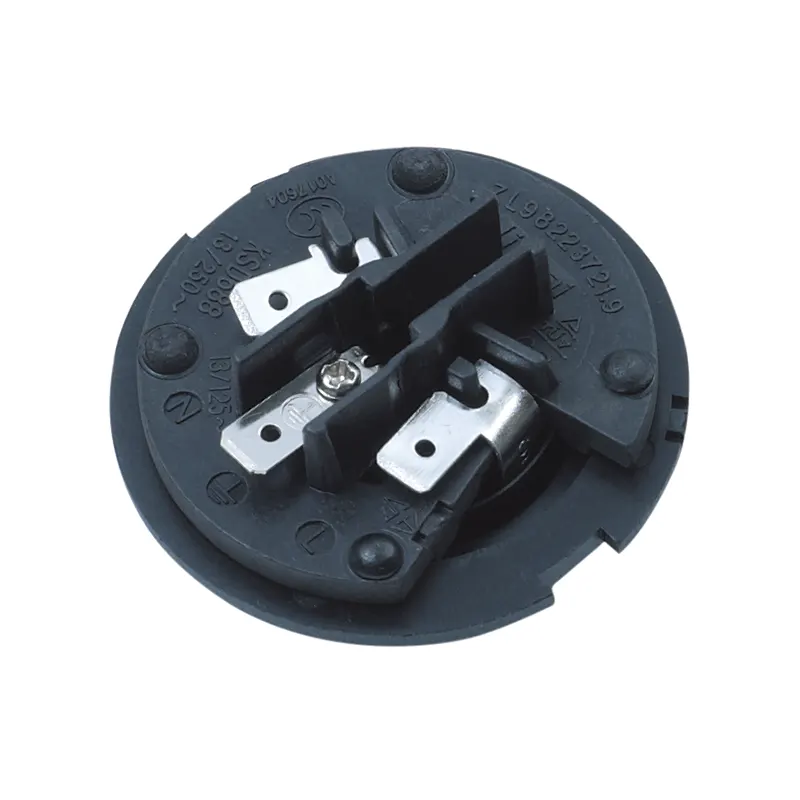

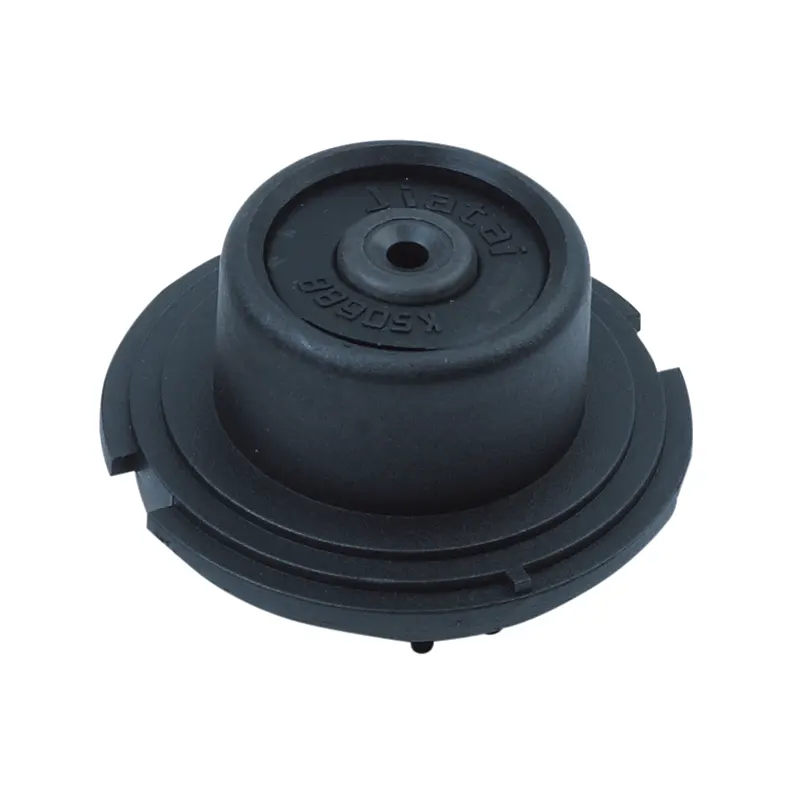

コーヒーメイク防水カプラー

乾燥した状態で使用される通常のカプラーとは異なり、コーヒーマシンの接続コンポーネントは、熱水、蒸気、および時折の液体接触にさらされる環境でも動作し続ける必要があります。日常の動作中に、結露や偶発的な飛沫によって接続領域に湿気が侵入し、絶縁性能や電気的安定性に影響を与える可能性があります。 JIATAI Coffee Make 防水カプラーは、接続構造の周囲にシール保護を備えて開発されており、耐湿性が必要な飲料器具の安全な電気伝送を維持するのに役立ちます。

仕様

液体への暴露に対する保護を強化するシーリング設計

防水性能はアウターハウジングだけでなく、コネクタシステムの完全なシール構造にも依存します。

カプラーの設計には以下が統合されています。

密閉型接点保護

耐熱断熱材

最適化された内部構造

安定した機械的接続

これらの機能は、アプライアンスの長期使用中に湿気の侵入、腐食、漏電によって引き起こされるリスクを軽減するのに役立ちます。

カスタマイズオプション

より高い保護要件が求められる飲料機器向けに設計

コーヒーマシンや同様の機器、特に加熱、水循環、電気部品を組み合わせた製品の作業環境はますます複雑になっています。

JIATAI コーヒーメーカー防水カプラーは、以下を必要とする製品を開発する機器メーカーに適しています。

耐湿性の向上

暖房エリア近くの安定した電力接続

長期にわたる信頼性の高いサービス

アプライアンス構造へのコンパクトな統合

ステップ 1: 研究開発と DFM 分析: 当社のエンジニアは、CAD 図面を分析して、壁の厚さ、抜き勾配、シール溝を最適化します。 SLA 3D プリンティングおよびソフトシリコン成形技術を使用すると、機能するプロトタイプを 5 ～ 7 営業日以内に納品できます。

ステップ 2: 精密ツーリングとスタンピング: 端子スタンピング: リン青銅またはベリリウム銅端子の高速順送スタンピングにより、優れた接触安定性が保証されます。金型は高速 CNC および EDM 装置を使用して製造され、公差は ±0.005mm 以内に維持されます。

ステップ 3: 液状シリコーン ラバー (LSR) オーバーモールディング: ゼロギャップ シーリング: 手動による組み立てエラーを排除し、防水ガスケットが熱によってずれたり劣化したりしないようにします。高度なマルチマテリアル射出成形により、高温熱可塑性プラスチックと食品グレードのシリコーンシールがシームレスに接合されます。

ステップ 4: メッキと超音波溶接: 接点には厚い金または銀メッキが施されており、酸性のコーヒー油や水垢による腐食に耐えます。シームレス溶接: ハウジングは高周波超音波またはレーザー溶接技術を使用して密閉され、永続的な気密バリアを作成します。

ステップ5: 全自動インライン検査: 高電位(Hi-Pot)試験: 湿気の多い環境での漏電を防ぐためのAC 1500V/1分間の耐電圧試験。ヘリウム/空気圧リークテスト: 0.3 MPa での 100% テストにより、IP67/IP68 の気密性を検証します。光学寸法検査: CCD 自動ビジョン システムは重要な寸法とピンの位置を検査します。

アプライアンスの要件に基づいたカスタム開発

新しいコーヒーマシンのプロジェクトでは、多くの場合、カプラーの設計は、独立したコンポーネントとして機能するのではなく、機器全体の構造と一致する必要があります。

JIATAI は以下の分野のカスタマイズをサポートしています。

防水保護レベル

ピン配置

接点材質

筐体構造

配線接続要件

量産前のサンプル検証を通じて、顧客は独自の機器設計との機械的互換性と電気的性能を確認できます。

応用分野

コーヒー メーカー防水カプラーは、電気接続コンポーネントを水や蒸気への暴露からさらに保護する必要がある機器向けに設計されています。

一般的な用途には、コーヒーマシン、飲料メーカー、電気ケトル、加熱機能と液体処理機能を組み合わせたその他の小型家電製品が含まれます。

これらの製品では、防水保護によりコンポーネントの耐久性が向上し、アプライアンス全体の信頼性が向上します。

よくある質問

Q1: カスタム金型開発のリードタイムはどれくらいですか?

A: DFM (製造可能性設計) および CAD 設計の確認: 2 ～ 3 営業日。金型の製作: 15 ～ 20 暦日。 First Article Inspection (FAI) サンプル: 金型完成後 3 ～ 5 日。全体として、カスタム プロジェクトはコンセプトからサンプルの承認まで 3 週間もかかりません。

Q2: コーヒーマシンに「防水コネクタ」が必要なのはなぜですか?

A: 内部結露、高圧蒸気、および偶発的な液体の飛沫が標準の電気コネクタを貫通することが多く、短絡、石灰スケールによる腐食、またはシステム障害を引き起こします。当社の IP67 防水コネクタは、統合されたシリコン O リングと湿気を完全に遮断するオーバーモールド ハウジングを備えているため、機器の耐用年数が大幅に延長されます。

Q3: 防水シールの材質は高温の水や蒸気に耐えられますか?

A: はい。当社は、FDA および LFGB 認定の BPA フリー液状シリコーン ゴム (LSR) またはエチレン プロピレン ジエン モノマー (EPDM) ゴムのみを使用してシーリング コンポーネントを製造しています。この材料は、最大 200°C (392°F) の連続動作温度でも弾性記憶と非毒性特性を維持します。

Q4: ワイヤーハーネスの長さのカスタマイズやコネクタ端子の指定はできますか?

A: 確かに。当社は、ワイヤ ゲージの選択 (UL1015/UL1332 高温ワイヤなど)、カスタム長さ、熱収縮チューブの適用、ブランド端子 (JST、Molex、TE コネクタなど) のオプションを含む、包括的な統合ワイヤ ハーネス カスタマイズ サービスを提供しています。

新世代のコーヒーマシン向けにカスタマイズされた防水接続ソリューションをお探しですか?無料の DFM (製造可能性設計) 評価、CAD モデル、およびカスタム見積もりを受け取るには、今すぐ当社のアプリケーション エンジニアにお問い合わせください。 DFM 分析と技術ソリューションを 24 時間以内に提供します。

制作内容

コーヒー器具に防水接続ソリューションが必要ですか?

JIATAI は、信頼性の高いコーヒーメイク防水カプラーと液体ベースの加熱器具を開発し、メーカーが厳しい環境での接続の安全性を向上できるよう支援しています。

アプリケーション要件について JIATAI に連絡し、適切なコネクタ設計について話し合ってください。
