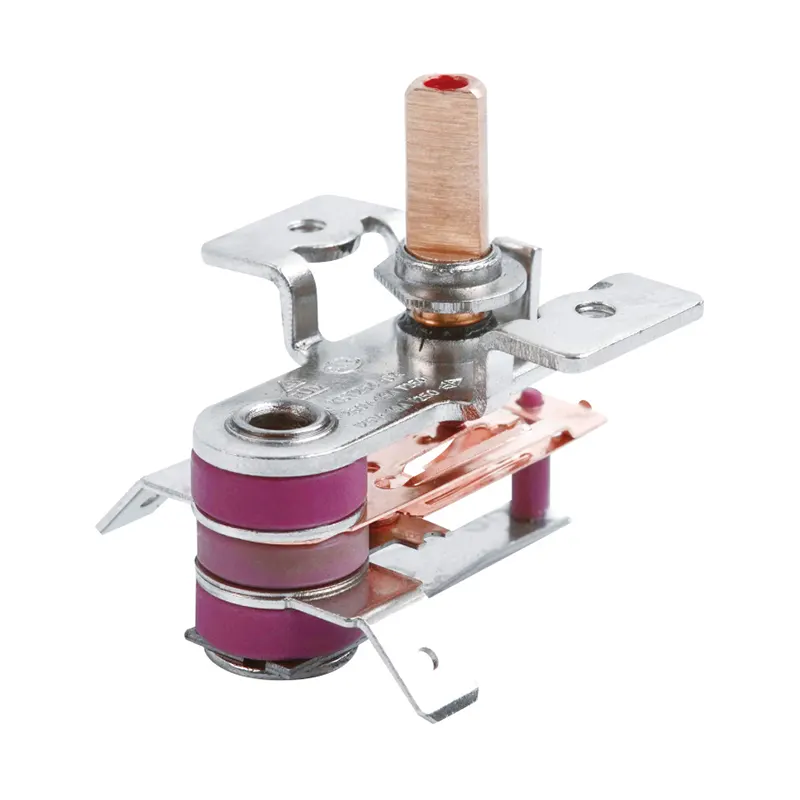

電気スチームアイロン温度コントローラー

技術的性能仕様

高出力グレード

材料および構造規格

銀合金接点リベット: 銀酸化カドミウム (AgCdO) または銀ニッケル (AgNi) 接点を備えており、高容量性および抵抗性負荷の下でのアーク溶接、ピッチング、酸化を防止します。

高品質ステアタイトベース: 絶縁セラミックボディは厳密な寸法公差に従って製造されており、200°C を超える温度での連続動作中に収縮、亀裂、または軟化することはありません。

クリープフリーのバイメタルアセンブリ: 精密にスタンプされたバイメタルストリップは、マイクロアークを発生させることなく鮮明で決定的なスイッチング動作を保証し、それによって無線周波数干渉 (RFI) を最小限に抑え、接点の摩耗を軽減します。

品質管理とコンプライアンステスト

自動化された生産ラインからのすべてのバッチは、梱包前に工場で 100% 検証されます。

国際規格: UL 60730-1、VDE (EN 60730-1)、CE、CQC、RoHS 2.0、および REACH 規格に準拠。

温度校正: 温度制御されたオイルバスまたはエアバスでテストされ、開閉ポイントが仕様を満たしていることを確認します。

耐電圧：AC1500V、60秒間の高電圧破壊試験を実施。

製品パラメータ

エンジニアリング選択ガイド

電気スチームアイロンに適したコントローラーを選択する際は、電気スチームアイロン温度コントローラーのシャフト寸法、定格電流、熱応答時間、取り付け構成に関する互換性を確認してください。特定の要件を確認するには、以下の手順を参照してください。

ステップ 1: 操作メカニズムの選択

調整可能なバイメタル サーモスタット: 主要な制御コンポーネントとして機能し、ユーザーが操作するダイヤルに直接接続します。ナイロン/シルクからリネン/コットンまでの生地設定全体でソールプレートの温度を継続的に調整できます。

固定温度スナップアクションスイッチ: 補助安全温度リミッターまたはボイルドライカットオフデバイスとして機能します。蒸気発生器のボイラーまたはソールプレートの補助加熱ゾーンに設置すると、過熱が発生した場合に回路を永久的または一時的に遮断します。

ステップ 2: 温度範囲を決定する

温度差によって蒸気出力の安定性が決まり、頻繁な切り替えが防止されます。

高温設定（160℃～230℃）：綿、麻、連続スチーム用途に適しています。

中温設定（110℃～160℃）：ウールとポリエステルの混紡に適しています。

低温設定（50℃～110℃）：合成繊維に適しています。水がソールプレートに接触したときの急激な温度低下を防ぐために、より小さい差（±3°C）が必要です。

差動選択

広い差動 (8°C – 12°C): スイッチング周波数を低減し、銀接点の耐用年数を延ばすため、ドライアイロンに推奨されます。

狭い差動 (3°C ～ 5°C): 高出力スチーム アイロンに適しており、水がスチーム チャンバーに入るとすぐに加熱されます。

ステップ 3: 形状と取り付け構造を一致させる

シャフトの種類: D カットシャフト、十字溝付きシャフト、ローレットシャフトなどのオプションがあります。

シャフト長と回転角度：標準シャフト長は10mm～30mmです。回転オプションには 180°、270°、または 300° があります。

取り付けブラケット: 標準穴間隔 28mm または 36mm のフラットベース設計が特徴です。コンパクトアイアンにはカスタムオフセットまたはベント取り付けブラケットが利用可能です。

ステップ 4: 端子の構成と間隔

端子幅: 標準の 6.3 mm (1/4 インチ) または 4.8 mm (1/10 インチ) のタブ端子。

端子角度：0°（水平/ストレート）、45°（斜め）、または90°（垂直）。垂直レイアウトにより、ロープロファイルアイアンの水平設置面積が削減されます。

ステップ 5: 熱補償オプション

高出力スチーム アイロン (2000 W ～ 2800 W) の場合、冷水の注入により、熱がバイメタル ストリップに伝導する前にソールプレート表面に熱遅れが生じる可能性があります。非補正: 標準的なドライ アイロンおよび軽量のトラベル アイロンに適しています。

内部抵抗補償機能付き: 内蔵の発熱体により、高強度蒸気サイクル中のバイメタル ストリップの応答が加速され、安定したソールプレート温度が維持されます。

サンプルと技術見積もりをリクエストする

24 時間以内に校正済みのエンジニアリング サンプルをリクエストするか、見積もりを入手するには、次の詳細を当社の技術チームに提供してください。

端子寸法と向き角度

推定年間需要

電気負荷要件 (電圧と電流)

動作温度範囲と温度差の要件
